华新（阳新）亿吨机制砂石绿色生产线项目中转堆场网架工程

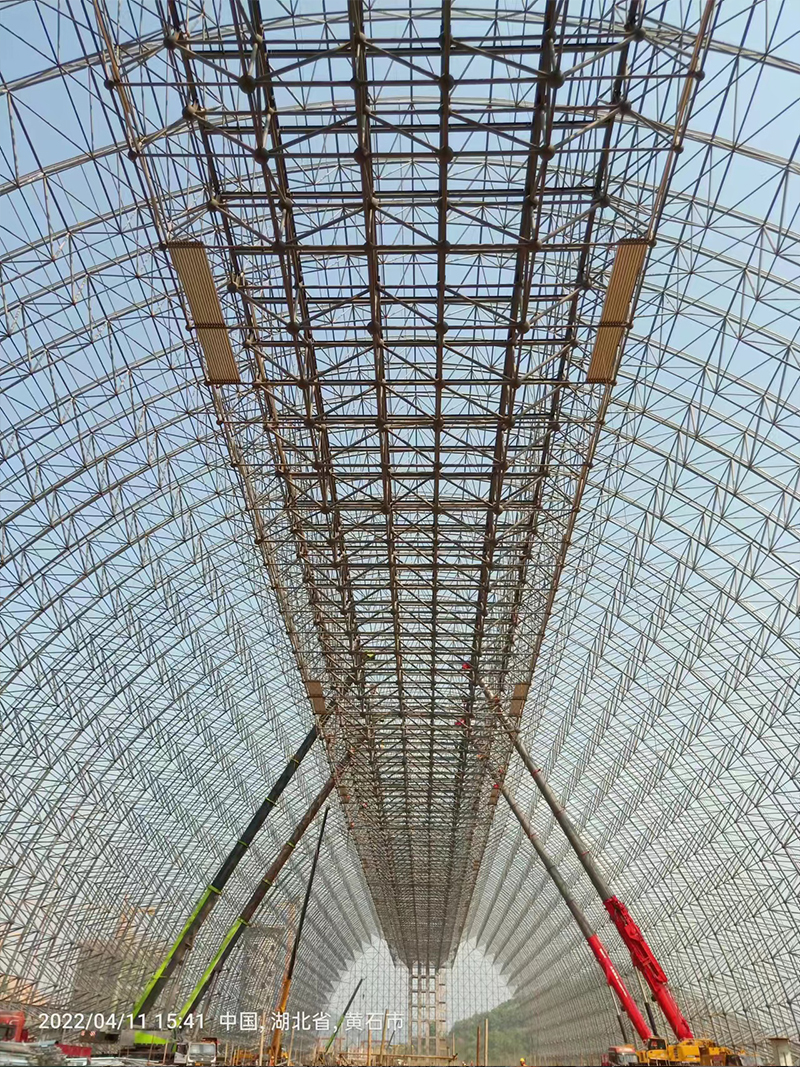

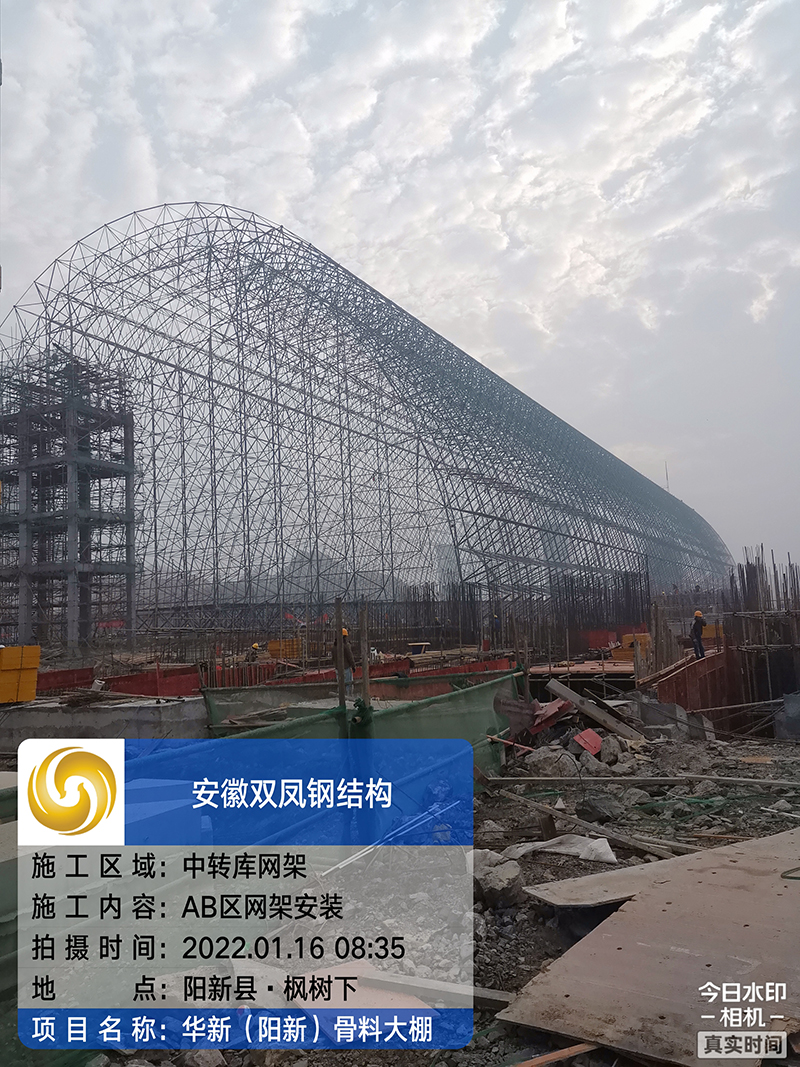

中转库（75m×344m）网架为正放四角锥网架+正交正放平行网格结构，网架内弦 支撑，轴线尺寸：75m×344m，采用螺栓球与焊接球混合的节点形式，屋面镀锌檩条， 采用华新自主研发的超克隆屋面板封闭。本工程主体结构安全等级为二级，设计使用年限50年，抗震设防烈度为6度，地面粗糙度B级，基本风压值0.4KN/m²（按100年重现期取值）。网架内弦柱点支承，基础为混凝土短柱，短柱柱顶标高为﹢0.4m，支承跨度 75m,纵向 48 个轴线总 长度 344m。网架支座球以下支承高 度 0.8m, 网架最高点标 高 49.375m，净矢高度45.288m，皮带机布料车运行平台标高 34.5m,平台底标 高 30.5m, 平台净宽度 17.2m。整体网架于第 24 轴~第 25 轴间设置一道温度伸缩缝，将整体网架分隔为 左(A 区)与 右(B 区)两个大区。伸缩缝左右两侧相邻支承柱间距 1.2m。A区钢结构总重量1905吨，B区钢结构总重量1861吨。
